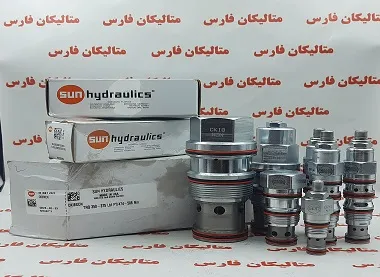

شیرهای تعادلی sun hydraulic مدل PRDB LAN

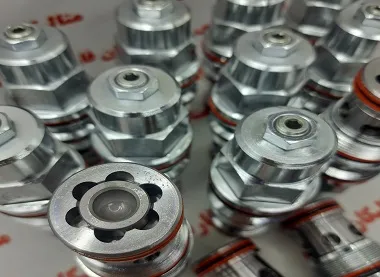

دریچه‌های کاهش/تسکین فشار مستقیم، فشار اولیه بالا در ورودی (درگاه 2) را به یک فشار کاهش یافته ثابت در درگاه 1 کاهش می‌دهند، با عملکرد تخلیه کامل جریان از پورت 1 به مخزن (درگاه 3). این شیرهای کاهش فشار دارای ساختار میرایی برای عملکرد پایدار هستند که امکان استفاده از فشار کاهش یافته بالا را فراهم می کند.

تمام کارتریج‌های کاهش‌دهنده و کاهش‌دهنده/تسکین‌دهنده فشار سه پورت از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تسکین دهنده استفاده شود.

جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

تمام محدوده های فنر برای عملکرد صحیح با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

مناسب برای مدارهای آکومولاتور زیرا عدم وجود جریان کنترل پایلوت منجر به کاهش نشتی مدار ثانویه می شود.

مفهوم عمل مستقیم، عملکرد بسیار قابل اعتمادی را در سیستم‌های آلوده، به ویژه در شرایط سردرد فراهم می‌کند.

برخلاف نسخه‌های آزمایشی، دریچه‌های عمل مستقیم یک مرحله انتقالی بین حالت‌های کاهش و تسکین را نشان می‌دهند. این مرحله برابر با 5٪ از حداکثر دامنه تنظیم است، مستقل از تنظیم سوپاپ. بنابراین، این شیرها ممکن است برای کاربردهای متعادل کننده مناسب نباشند.

نسخه مستقیم عملکرد، پاسخ دینامیکی بالاتری را در مقایسه با مدل‌های مشابه با عملکرد خلبان ارائه می‌دهد.

فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

نشتی مشخص شده در داده های فنی خارج از پورت 3 با فشار عرضه 2000 psi (140 بار) است و شیر ولو سان در محدوده متوسط ​​تنظیم شده است. این نشت با اختلاف فشار نسبت مستقیم و با ویسکوزیته بیان شده در سنتستوک نسبت معکوس دارد.

کنترل‌های W و Y (در صورت وجود) را می‌توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر کنترل فشار در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
