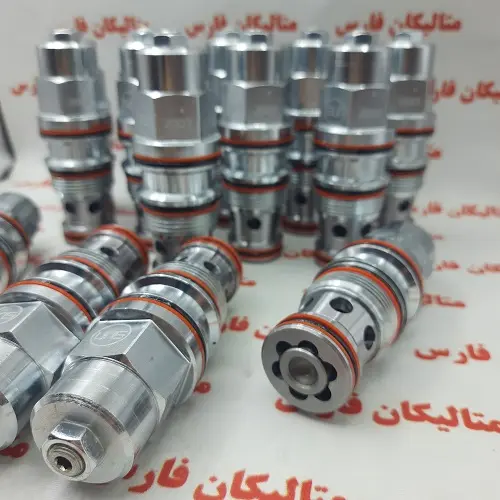

متالیکان فارس | شیرهای کاهش فشار sun مدل DODSXHN

ولو هیدرولیکی سان یک سوئیچینگ معمولی باز و متعادل است. فشار پیلوت در پورت 3 شیر را به حالت بسته تغییر می دهد.

• ساختار متوازن منحصر به فرد سوئیچینگ قابل پیش بینی با 5000 psi (350 بار) در هر دو پورت 1 و 2، با تخلیه خارجی باز و حداقل فشار پایلوت 400 psi (30 بار) را فراهم می کند.

• کارتریج های ولو برند sun hydraulic پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• هنگامی که فشار پایلوت به زیر 145 psi (10 بار) برسد، شیر باز می شود.

• شیرهای کاهش فشار sun مدل DODSXHN از نظر هیدرولیکی بین پورت 1 و پورت 2 متعادل می شوند.

• پورت 1 و پورت 2 به طور کامل از درگاه 3 و پورت 4 آب بندی شده اند. پورت های 3 و 4 به صورت مثبت سیل کیت شده اند.

• هر گونه فشار برگشتی در درگاه تخلیه مستقیماً به فشار پایلوت مورد نیاز برای عملکرد قابل اعتماد اضافه می کند.

• نرخ نشتی بین پورت 1 و پورت 2 بسیار کم است، معمولاً کمتر از 10 قطره در دقیقه. در 5000 psi (0.7 سی سی در دقیقه در 350 بار).

• کارتریج sun hydraulic تمام پورت ها 5000 psi (350 بار) را می پذیرند.

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DODSXHN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DODSXHN براساس کد فنی حفره T21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 – 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل DODSXHN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DODSXHN سایز M20 می باشد

این شیر کارتریج مدل DODSXHN ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 400 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.

6. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.

7 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

8 . وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DODSXHN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 1 این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

9 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DODSXHN با کدفنی بونا: 990021007 قابل عرضه است

10. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

11 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DODSXHN باکدفنی 990021006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 161 کیلوگرم

شیرهای کاهش فشار sun مدل DODSXHN
