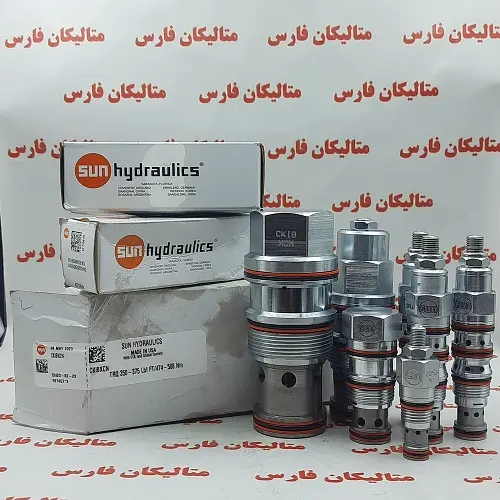

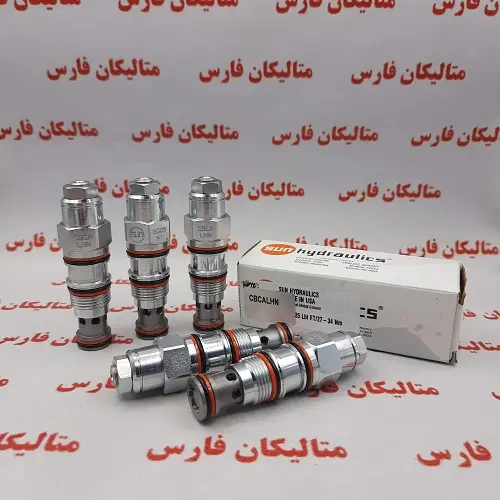

متالیکان فارس | شیرهای کاهش فشار sun hydraulic مدل CBCA LHN

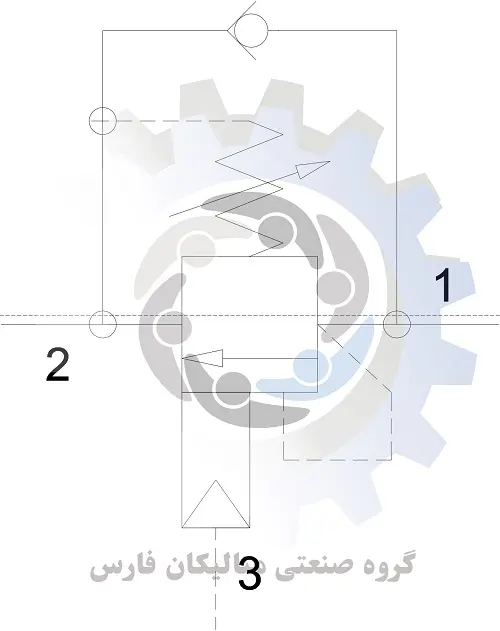

شیرهای کاهش فشار sun hydraulic ضد تعادل مدل CBCA LHN با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک ولو سان اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.

از نام های دیگر شیر کنترل فشار sun hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

• شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

• تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم را کاهش دهید و بار را آزاد کنید.

• شیر کارتریج ولو برند sun hydraulic تنظیم کامل جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.

• فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.

• هنگامی که شیر استاندارد تنظیم شده باشد، میزان مجدد از 85 درصد فشار تنظیم شده فراتر می رود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

• فشارشکن sun hydraulic در قسمت پایلوت سیل کیت مثبت ندارد و تا 3 اینچ در دقیقه@1000 psi (45 میلی لیتر در دقیقه@70 بار) بین پورت 2 و پورت 3 عبور می کند. این مورد در master-slave قابل توجه است. مدارها و در تست نشتی مجموعه های سوپاپ-سیلندر.

• کارتریج های پیکربندی شده با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک نصب کرد تا محافظت بیشتر و سفتی بهبود یافته در مدار.

• دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.

• همه کارتریج ولو های سان هیدرولیک تعادل 3 پورت، کنترل بار، و کارتریج های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

• شیر های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

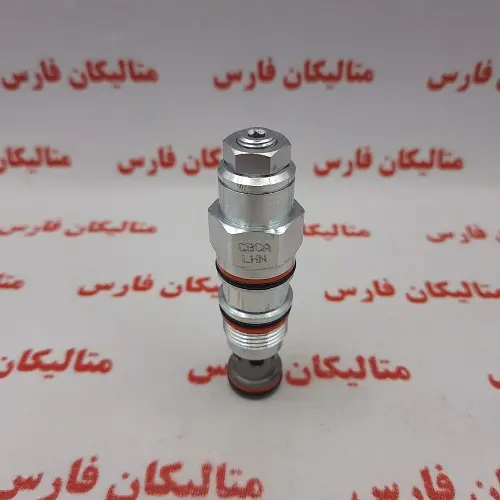

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBCA LHN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBCA LHN براساس کد فنی حفره T11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت lbf ft می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CBCA LHN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CBCA LHN سایز M20 می باشد

این شیر کارتریج مدل CBCA LHN ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3075 psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000 psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 8/7 اینچ می باشد.

10 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

11 . سایز مهره شش گوش نصب شده بروی این شیر 16/9 اینچ می باشد.

12 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

13 . وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBCA LHN

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

14 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CBCA LHN با کدفنی بونا: 990011007 قابل عرضه است

15. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

16 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CBCA LHN باکدفنی 990011006 قابل ارائه است

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

وزن : 161 کیلوگرم

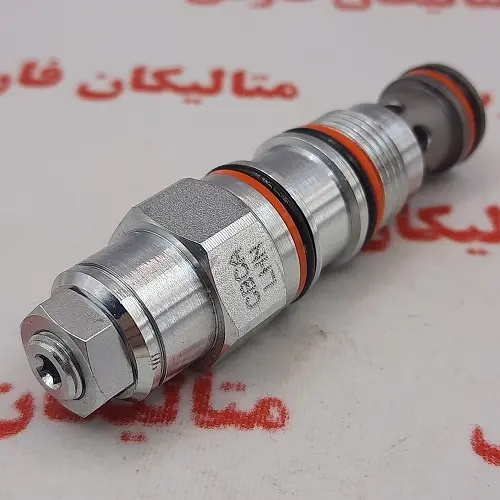

شیرهای کاهش فشار sun hydraulic مدل CBCA LHN
