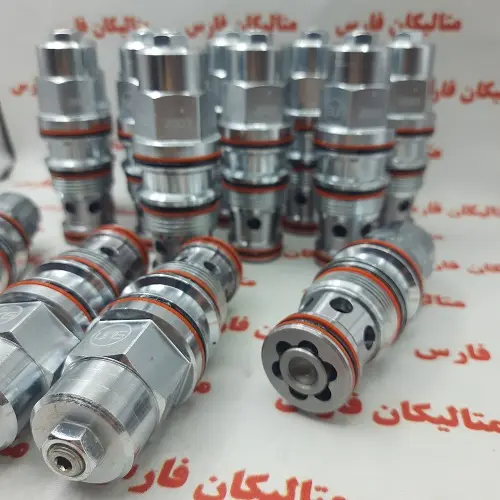

شیرهای کاهش فشار sun hydraulic مدل PBDB LWN

شیرهای کاهش فشار sun hydraulic مدل PBDB LWN که به صورت پایلوت کار می کنند، فشار اولیه بالا را در ورودی (درگاه 2) به فشار کاهش یافته ثابت در پورت 1 کاهش می دهند و به مدارهایی با فشارهای متعدد مورد نیاز می توانند با استفاده از یک پمپ واحد کار کنند.

• همه کارتریج های سه پورت کاهنده و کاهنده/تخلیه کننده فشار از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). هنگام در نظر گرفتن پیکربندی های نصب، گاهی اوقات توصیه می شود که از یک خط بازگشت با ظرفیت کامل (درگاه 3) با کارتریج های کاهنده/تخلیه کننده استفاده شود.

• شیر کنترل فشار sun hydraulic کنترل های W و Y (در صورت وجود) را می توان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.

• کارتریج های پیکربندی شده مدل PBDB LWN با سیل کیت EPDM برای استفاده در سیستم های دارای سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

• جریان معکوس کامل از کاهش فشار (درگاه 1) به ورودی (درگاه 2) ممکن است باعث بسته شدن قرقره اصلی شود. اگر جریان آزاد معکوس در مدار مورد نیاز است، در نظر بگیرید که یک شیر چک جداگانه به مدار اضافه کنید.

• اگر مصرف جریان پایلوت حیاتی است، استفاده از شیرهای کاهش/تخلیه مستقیم را در نظر بگیرید.

• شیر کارتریج هیدرولیک sun دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.

• حداکثر فشار ورودی توصیه شده توسط محدوده تنظیم تعیین می شود. محدوده های D، E، N و Q با حداکثر اختلاف psi 2000 (140 بار) بین فشار ورودی و کاهش یافته آزمایش می شوند. محدوده های A، B و H با حداکثر تفاضل 3000 psi (210 بار) بین فشار ورودی و فشار کاهش یافته آزمایش می شوند. محدوده های C و W با فشار ورودی 5000 psi (350 بار) آزمایش می شوند.

• شیرهایی که به صورت پایلوت کار می‌کنند، ویژگی‌های فشار/جریان فوق‌العاده صافی دارند، بسیار پایدار هستند و پسماند پایینی دارند.

• شیرهای کاهش فشار sun hydraulic فشار در پورت 3 مستقیماً به تنظیم شیر در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.

• شیرهای کاهنده، کاهنده/تخلیه کننده که به صورت پایلوت کار می کنند طبیعتاً شیر های سریع الاثر نیستند. برای پاسخ دینامیکی برتر، شیرهای عمل مستقیم را در نظر بگیرید.

• شیرهای کارتریج ولو سان هیدرولیک مقاوم در برابر خوردگی برای استفاده در محیط های خورنده در نظر گرفته شده اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل مشخص می شوند.

• دارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
