ویژگی های فنی شیر کارتریج ولو sun hydraulic مدل DKDSXHN

این یک عنصر سوئیچینگ معمولا بسته و متعادل است. فشار پیلوت در پورت 3 شیر را به حالت باز تغییر می دهد.

ساختار متوازن منحصر به فرد سوئیچینگ قابل پیش بینی با 5000 psi (350 بار) در هر دو درگاه 1 و 2، با تخلیه خارجی باز و حداقل فشار پایلوت 400 psi (30 بار) را فراهم می کند.

این شیرهای کاهش فشار از نظر هیدرولیکی بین پورت 1 و پورت 2 متعادل می شوند.

پورت 1 و پورت 2 به طور کامل از پورت 3 و پورت 4 مهر و موم شده اند. پورت های 3 و 4 به صورت مثبت مهر و موم شده اند.

هر گونه فشار معکوس در درگاه تخلیه مستقیماً به فشار پایلوت مورد نیاز برای عملکرد قابل اعتماد اضافه می کند.

نرخ نشتی بین پورت 1 و پورت 2 بسیار کم است، معمولاً کمتر از 10 قطره در دقیقه. در 5000 psi (0.7 سی سی در دقیقه در 350 بار).

هنگامی که فشار پایلوت به زیر 145 psi (10 بار) برسد، شیر دوباره کار می‌کند.

کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

تمام پورت ها 5000 psi (350 بار) را می پذیرند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DKDSXHN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DKDSXHN براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلDKDSXHN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DKDSXHN سایز M20 می باشد

این شیر کارتریج مدل DKDSXHN ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان .:. می باشد.

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل DKDSXHN برابر با 0.35 پوند می باشد.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DKDSXHN با کدفنی بونا: 990021007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DKDSXHN باکدفنی 990021006 قابل ارائه است.

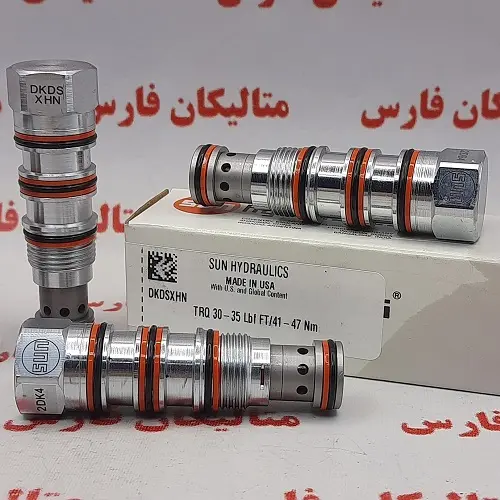

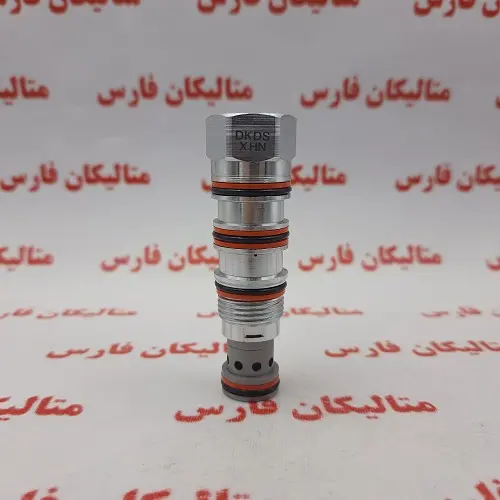

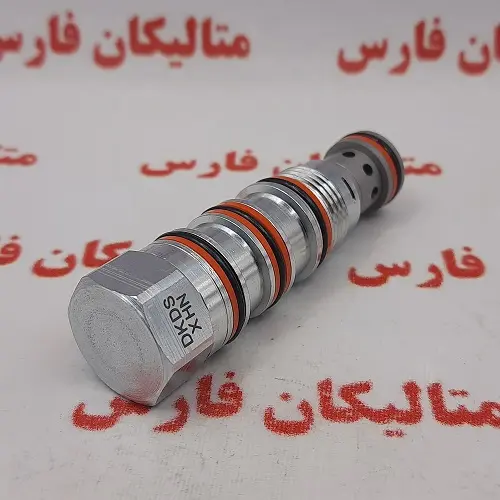

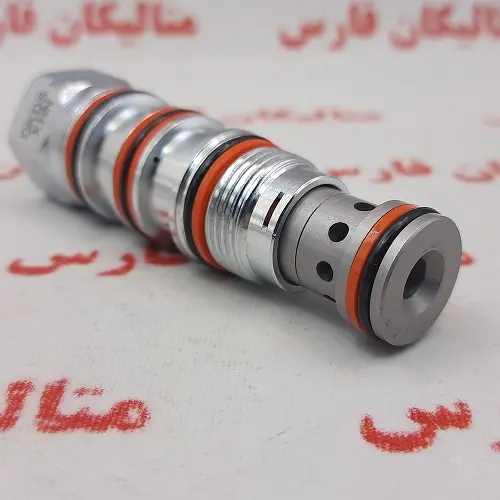

شیر کارتریج ولو sun hydraulic مدل DKDSXHN
