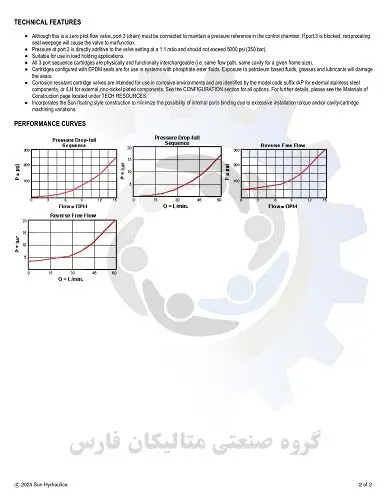

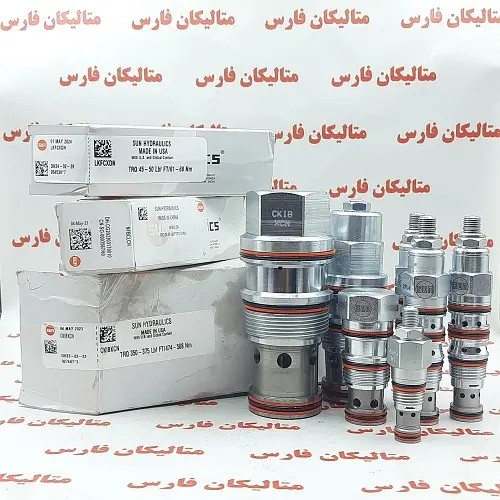

ویژگی های فنی شیر کنترل فشار sun hydraulic مدل SCCA-LAN
دریچههای ترتیبی مستقیم با بررسی جریان معکوس، هنگامی که فشار در ورودی (درگاه 1) از تنظیم شیر فراتر رفت، یک مدار ثانویه را با جریان تامین میکنند. علاوه بر این، شیر کنترل فشار Sun hydraulic مدل SCCA-LAN دارای یک سوپاپ چک یکپارچه برای ارائه جریان معکوس از پورت 2 (توالی) به پورت 1 (ورودی) هستند. تنظیم فشار یک شیر ترتیبی، فشار در پورت 1 را نسبت به فشار درین (درگاه 3) کنترل می کند.
اگرچه کارتریج SUN hydraulicمدل SCCA-LAN یک شیر جریان صفر است، پورت 3 (درین) باید برای حفظ یک مرجع فشار در محفظه کنترل متصل شود. اگر پورت 3 مسدود شده باشد، آب بندی رفت و برگشتی باعث اختلال در عملکرد شیر می شود.
فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.
مناسب برای استفاده در برنامه های نگهداری بار.
هر 3 کارتریج دنباله پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
دریچههای کارتریج مقاوم در برابر خوردگی برای استفاده در محیطهای خورنده در نظر گرفته شدهاند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی میشوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.
دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل SCCA-LAN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل SCCA-LAN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل SCCA-LAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل SCCA-LAN سایز M20 می باشد
- این شیر کارتریج مدل SCCA-LAN ظرفیت 15 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 10 قطره در دقیقه نرمال خواهد بود.
9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 40 psi می باشد.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 0.44 پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
-
