ویژگی های فنی[ - ]
کارتریج های پیلوتی پیستون متعادل و قابل تهویه معمولاً دریچه های تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم شیر می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را برای تنظیم فشار کاهش می دهد. آنها یک دریچه دریچه (درگاه 3) را فراهم می کنند که بین پیستون اصلی و مرحله پایلوت متصل می شود تا کنترل از راه دور توسط سایر شیرهای پیلوت یا دو طرفه فراهم شود. شیر کنترل فشار Sun hydraulic مدل RVCA-LAN دقیق هستند، در مقابل جریان فشار کمی دارند، صاف و بی صدا هستند و نسبتاً سریع هستند.
یک تکیه گاه پیلوت از راه دور در پورت 3 (دریچه) شیر را در زیر تنظیمات خود کنترل می کند.
حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع. اگر در مدارهای تسکین پورت متقاطع استفاده می شود، نشت قرقره را در نظر بگیرید.
دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.
به دلیل نشت قرقره برای استفاده در برنامه های نگهداری بار مناسب نیست.
فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.
کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.
دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

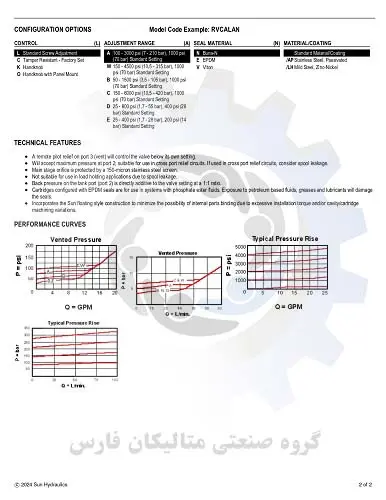

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RVCA-LAN
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RVCA-LAN براساس کد فنی حفره T-11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل RVCA-LAN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل RVCA-LAN سایز M20 می باشد
- این شیر کارتریج مدل RVCA-LAN ظرفیت 15 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
-
-
-
