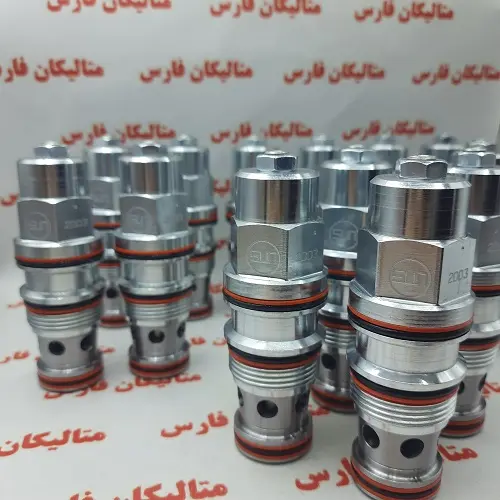

چک ولو هیدرولیکی سان مدل LKHC XDN

ویژگی های فنی چک ولو هیدرولیکی سان مدل LKHC XDN

این سوپاپ‌های منطقی نامتعادل، عناصر سوئیچینگ دو طرفه هستند که به‌صورت فنری بسته می‌شوند. فشار در هر یک از درگاه‌های کاری 1 یا 2، شیر کنترل فشار را بیشتر به موقعیت بسته سوق می‌دهد در حالی که فشار در پورت 3 تمایل به باز کردن آن دارد. نیروی ایجاد شده در پورت 3 باید بیشتر از مجموع نیروهای وارد شده در پورت 1 و پورت 2 به اضافه نیروی فنر برای باز شدن شیر باشد. توجه: مساحت پایلوت (پورت 3) 1.8 برابر مساحت در پورت 1 و 2.25 برابر مساحت در پورت 2 است.

کارتریج های پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

این شیرهای کنترل فشار دارای مهر و موم مثبت بین پورت 2 و ناحیه پیلوت هستند.

از آنجایی که این شیرها نامتعادل هستند، عملکرد به فشار بستگی دارد. باز و بسته شدن پاپت توابع تعادل نیرو در سه ناحیه است: پورت 1 = 100٪، پورت 2 = 80٪، و منطقه خلبان = 180٪.

این شیرهای سان هیدرولیک در تمام پورت ها پاسخگوی فشار هستند، بنابراین ضروری است که تمام جنبه های عملکرد سیستم در یک چرخه کامل در نظر گرفته شود. تغییرات فشار در هر پورت ممکن است باعث شود سوپاپ از حالت بسته به حالت باز تغییر کند یا برعکس. تمام تغییرات فشار ممکن در مدار کامل باید در نظر گرفته شود تا طراحی سیستم ایمن و کاربردی تضمین شود.

تمام پورت ها 5000 psi (350 بار) را می پذیرند.

دریچه‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
