چک ولو هیدرولیکی سان مدل RVCA LWN

کارتریج های پیلوتی پیستون متعادل و قابل تهویه معمولاً دریچه های تنظیم فشار بسته هستند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم شیر می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را برای تنظیم فشار کاهش می دهد. آنها یک پورت دریچه (درگاه 3) را ارائه می دهند که بین پیستون اصلی و مرحله پایلوت متصل می شود تا کنترل از راه دور توسط سایر شیرهای پیلوت یا دو طرفه را فراهم کند. این شیرهای کنترل فشار دقیق هستند، در مقابل دبی افزایش فشار کم دارند، صاف و بی صدا هستند و نسبتاً سریع هستند.

یک تکیه گاه پیلوت از راه دور در پورت 3 (دریچه) شیر را در زیر تنظیم خود کنترل می کند.

حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع. اگر در مدارهای تسکین پورت متقاطع استفاده می شود، نشت قرقره را در نظر بگیرید.

دهانه مرحله اصلی توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.

به دلیل نشت قرقره برای استفاده در برنامه های نگهداری بار مناسب نیست.

فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

کارتریج های ولو سان پیکربندی شده با مهر و موم EPDM برای استفاده در سیستم هایی با سیالات استر فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی ها آسیب می رساند.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

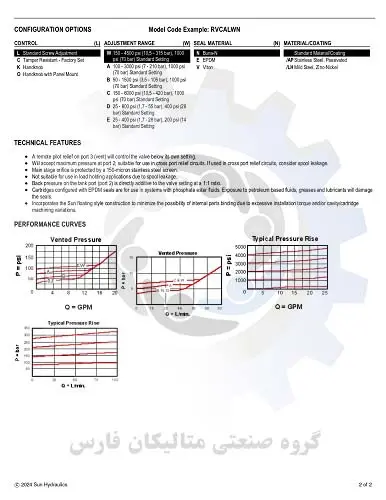

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل RVCA LWN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل RVCA LWN براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلRVCA LWN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل RVCA LWN سایز M20 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

این شیر کارتریج مدل RVCA LWN ظرفیت 15 گرم در دقیقه می باشد

همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.

حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

وزن کلی شیر کارتریج سان مدل برابر با 0.35 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل RVCA LWN با کدفنی بونا: 990011007 قابل عرضه است

درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل RVCA LWN باکدفنی 990011006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

چک ولو هیدرولیکی سان مدل RVCA LWN
