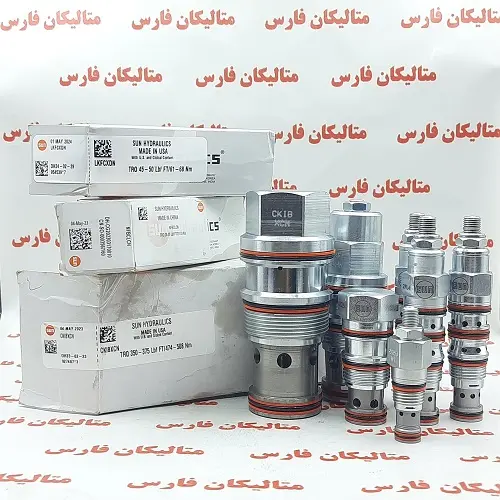

ویژگی های فنی کارتریج‌های کمک‌کننده سان

شیر های کنترل بار راکتیو بار با کمک پیلوت دو شیر را ترکیب می کنند. یک شیر چک و یک شیر تخلیه کننده فشار. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.

حداقل 1.3 برابر حداکثر فشار ناشی از بار (1.5 بار زمانی که تنظیم کمتر از 2000 psi یا 140 بار است) را تنظیم کنید.

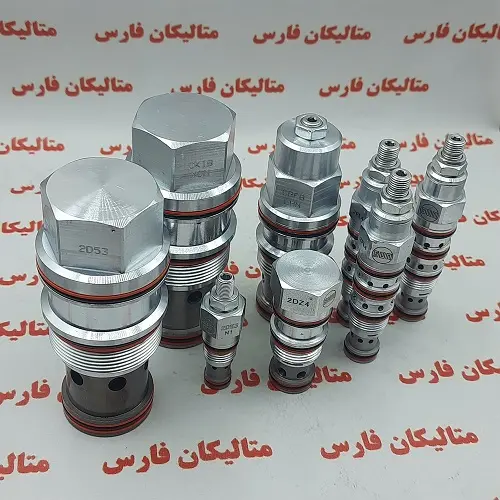

شیر هیدرولیک کارتریج سان SUN حداکثر فشار بار توصیه شده برای محدوده H 3080 psi (212 بار) است.

حداکثر فشار بار توصیه شده برای محدوده J 3850 psi (265 بار) است.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند.

این شیرهای کاهش فشار SUN hydraulic از نظر عملکرد یک شیر تعادلی 3 پورت هستند. به عنوان یک شیر پاپت قرار می گیرند و در یک حرکت طولانی مدوله می شوند.

تنظیم کامل در جهت عقربه های ساعت کمتر از 200 psi (14 بار) است.

شیر‌های کارتریج مقاوم در برابر خوردگی برای استفاده در محیط‌های خورنده در نظر گرفته شده‌اند و با پسوند کد مدل /AP برای اجزای خارجی فولاد ضد زنگ یا /LH برای اجزای خارجی با روکش روی نیکل شناسایی می‌شوند. برای همه گزینه ها به بخش CONFIGURATION مراجعه کنید. برای جزئیات بیشتر، لطفا به صفحه مصالح ساختمانی که در زیر منابع فناوری قرار دارد مراجعه کنید.

همه کارتریج‌های 3 پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

کارتریج های کنترل بار خورشید و تعادل را می توان مستقیماً در یک حفره ماشینکاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

این شیر سان هیدرولیک بین تمام پورت ها آب بندی مثبت دارد.

این ولو هیدرولیکی سان دارای ظرفیت تخلیه کامل است.

دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل MBDA

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل MBDA براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل MBDA سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل MBDA سایز M20 می باشد

این کارتریج ولو هیدرولیک sun hydraulicمدل MBDA ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) شیر کنترل فشار Sun hydraulic مدل MBDA 3:1 می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

9. فشار بررسی برای اطمینان از عدم وجود ترک در قطعه، 25 psi می باشد.

10 . سایز آچارخور اصلی شش گوش کارتریج SUN hydraulicمدل MBDA 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.44 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل MBDA با کدفنی بونا: 990011007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل MBDA باکدفنی 990011006 قابل ارائه است.

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

وزن : 202.4 کیلوگرم

کارتریج‌های کمک‌کننده سان مدل MBDA
