متالیکان فارس | کارتریج sun hydraulic مدل DRBM-LAN

کارتریج های ولو سان جهت دار دو طرفه که معمولاً باز و مستقیم عمل می کنند، دستگاه های سوئیچینگ هستند که معمولاً در مدارهای جریان متوسط استفاده می شوند. آنها می توانند به تنهایی یا برای به کار انداختن کارتریج های جهت دار بزرگتر یا کارتریج های منطقی مورد استفاده قرار گیرند. هنگامی که اختلاف فشار بین پورت 1 و پورت 4 از مقدار تنظیم شده بیشتر شود، شیر جابجا می شود.

پورت 3 را می توان به عنوان پورت کاری استفاده کرد.

مسیر جریان بین پورت 2 و پورت 3 دو طرفه است.

به دلیل طراحی مستقیم، این کارتریج ها دارای نشتی داخلی کم و مصرف جریان پایلوت کم هستند.

نسخه های مستقیم و آزمایشی این شیرها قابل تعویض هستند. آنها با حفره های یکسانی مطابقت دارند و مسیرهای جریان یکسانی دارند.

فشار در پورت 4 به طور مستقیم به تنظیم شیر اضافه می شود.

این دریچه دوپایدار نیست. قابلیت تعدیل بین دو موقعیت نشان داده شده را دارد.

حداکثر فشار در پورت 3 باید به 3000 psi (210 بار) محدود شود. این به دلیل محدودیت های مقاومت خستگی است نه محدودیت های عملیاتی هیدرولیک.

دارای ساختاری به سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

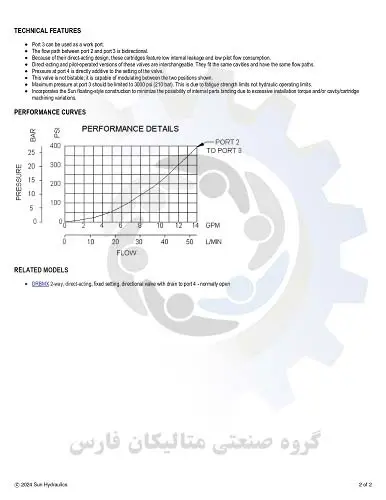

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل DRBM-LAN

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل DRBM-LAN براساس کد فنی حفره T-21A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدلDRBM-LAN سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل DRBM-LAN سایز M20 می باشد

اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
این شیر کارتریج مدل DRBM-LAN ظرفیت 7 گالن بر دقیقه می باشد

6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 2 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی شیر کارتریج سان مدل DRBM-LAN برابر با 0.41 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل DRBM-LAN با کدفنی بونا: 990021007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990021002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل DRBM-LAN باکدفنی 990021006 قابل ارائه است.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14

متریال و عمر کاری لوازم آب بندی کارتریج N:
Buna N (نیتریل) - 30- تا 110 درجه سانتیگراد
ماندگاری 10 ساله

کارتریج sun hydraulic مدل DRBM-LAN
