ویژگی های فنی کارتریج sun hydraulic مدل RSHC-LEN
دریچههای پیستونی متعادل و پایلوت، هنگامی که فشار در ورودی (درگاه 1) از تنظیم شیر فراتر رفت، یک مدار ثانویه را با جریان تأمین میکنند. تنظیم فشار یک شیر ترتیبی، فشار در پورت 1 را نسبت به فشار درین (درگاه 3) کنترل می کند. شیر کنترل فشار Sun hydraulic مدل RSHC-LEN در پورت 2 (توالی)، تا تنظیم شیر، نسبت به فشار برگشتی حساس نیستند. در صورت وجود فشار در خط برگشت، ممکن است برای تنظیم فشار به جای شیرهای 2 پورتی استفاده شود.
هر 3 کارتریج دنباله پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
با افزایش فشار در پورت 1 (ورودی)، نسبت به فشار در پورت 3 (زهکشی)، جریان پیلوت به بالاتر از تنظیم شیر ادامه میدهد.
دهانه اصلی صحنه توسط یک صفحه استیل ضد زنگ 150 میکرون محافظت می شود.
فشار در پورت 3 مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند و نباید از 5000 psi (350 بار) تجاوز کند.
به دلیل نشت قرقره برای استفاده در برنامه های نگهداری بار مناسب نیست.
کنترلهای W و Y (در صورت وجود) را میتوان با یا بدون تنظیم خاص مشخص کرد. هنگامی که هیچ تنظیم خاصی مشخص نشده است، شیر در تمام محدوده خود با استفاده از کنترل W یا Y قابل تنظیم است. هنگامی که یک تنظیم خاص مشخص می شود، این تنظیم حداکثر تنظیم شیر را نشان می دهد.
دارای ساختار سبک شناور خورشید برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

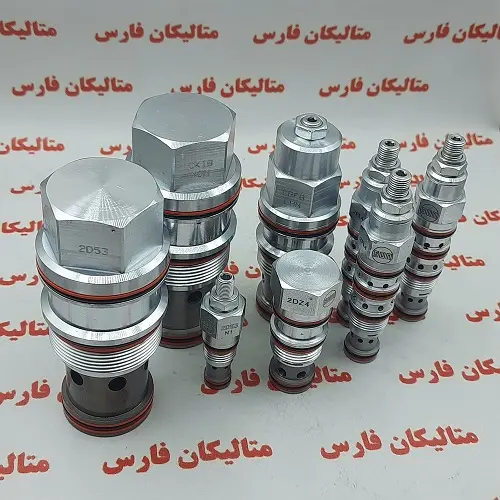

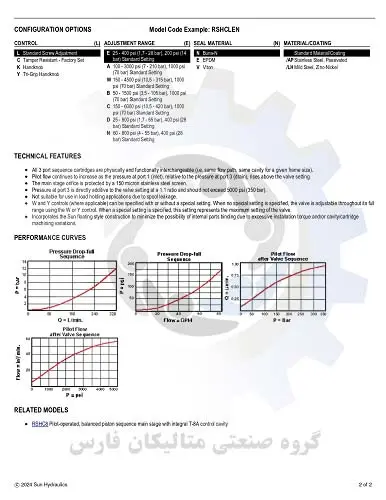

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل rshc-len
- ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل rshc-len براساس کد فنی حفره T-17A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 150 - 160 پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدل rshc-len سایز 1 1/4 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل rshc-len سایز M36 می باشد
- این شیر کارتریج مدل rshc-len ظرفیت 60 گالن بر دقیقه می باشد
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 4 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 4 قطره در دقیقه نرمال خواهد بود.
10 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 1 1/4 اینچ می باشد.
11 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
12 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.
14 . وزن کلی شیر کارتریج سان مدل برابر با 1.34 پوند می باشد.
- اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری سه این شرکت می باشد.
-
