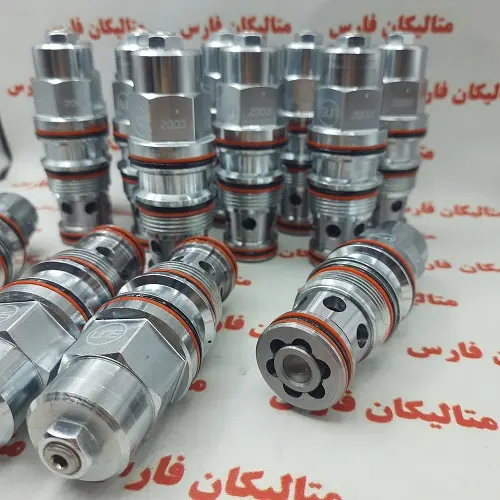

متالیکان فارس | کانتربالانس sun hydraulic مدل CECA

ویژگی های فنی کانتربالانس sun hydraulic مدل CECA

شیرهای ضد تعادل با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. کانتربالانس هیدرولیکی با نرخ تعیین شده توسط نسبت پیلوت. شیر تعادلی LoadAdaptive™ زمانی که فشار ناشی از بار کمتر از تنظیم شیر است (هنوز حرکت نمی کند) و زمانی که بار متحرک بار مثبت است (نه بیش از حد) نسبت پایلوت بالاتری دارد. نمودارهای P1-P3 را در بخش «منحنی‌های عملکرد» ببینید. منحنی‌های P1 (محور Y) در مقابل P3 (محور X) تنظیم مؤثر P1 شیر را برای جریان‌های مختلف بسته به فشار پیلوت P3 نشان می‌دهند. برای نکته فنی LoadAdaptive اینجا را کلیک کنید

از نام های دیگر این شیرهای کاهش فشار SUN hydraulic می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.

شیرهای ضد تعادل باید حداقل 1.3 برابر حداکثر فشار ناشی از بار تنظیم شوند.

تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.

تنظیم کامل در جهت عقربه های ساعت کمتر از 500 psi (35 بار) است.

فشار برگشتی در پورت 2 با نسبت 1 بعلاوه نسبت پایلوت ضربدر فشار برگشتی به تنظیم موثر کمک می کند. توجه: نسبت به فشار پیلوت بستگی دارد. بدون فشار پایلوت، فشار برگشتی با ضریب 10 افزودنی است.

این شیر لاجیک SUN کیت مثبتی در قسمت پیلوت ندارد و تا 4 اینچ در دقیقه@1000 psi (65 میلی لیتر در دقیقه@70 بار) بین پورت 2 و پورت 3 عبور می کند. این مورد در مدارهای master-slave مورد توجه قرار می گیرد. و در تست نشتی مجموعه های سوپاپ سیلندر.

کارتریج های ضد تعادل سان هیدرولیک را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.

دو فشار ترک خوردگی شیر چک موجود است. از چک 25 psi (1,7 bar) استفاده کنید مگر اینکه کاویتاسیون محرک نگران کننده باشد.

همه کارتریج ولو سان پورت تعادل، کنترل بار، و کارتریج‌های چک پیلوت به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از 85٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.

شیر sun hydraulic دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

مشخصات تکنیکی کانتربالانس sun hydraulic مدل CECA

ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CECA براساس کد فنی حفره T-11A می باشد که برابر با

الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 - 35 پوند بر فوت می باشد

ب: ابعاد شش گوش آچارخور ولو مدل CECA سایز 7/8 اینچ می باشد

پ: دنده شیر کارتیج ولو سان مدل CECA سایز M20 می باشد

این شیر کانتربالانس هیدرولیکی مدل CECA ظرفیت 15 گالن بر دقیقه می باشد

4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 3:1 می باشد.

5. حداکثر فشار بار توصیه شده برای کارتریج ولو هیدرولیک sun hydraulicمدل CECA در حداکثر تنظیم برابر با 3075 psi می باشد.

6. همچنین حداکثر فشار تنظیم 4000 psi برای کارتریج SUN hydraulicمدل CECA می باشد.

7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.

8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.

10 . سایز آچارخور اصلی شش گوش شیر کنترل فشار Sun hydraulic مدل CECA 7/8 اینچ می باشد.

11 . سایز پیچ تنظیم داخلی شش گوش این شیر سان هیدرولیک برابر با سایز 5/32 اینچ می باشد.

12 . سایز مهره شش گوش نصب شده بروی این فشارشکن Sun hydraulic 9/16 اینچ می باشد.

13 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

14 . وزن کلی این شیر کارتریج هیدرولیک sun برابر با 0.52 پوند می باشد.

سفارش گذاری برای سیل کیت ها با سه نوع متریال در دسترس با شرح زیر می باشد:

15 . درصورت نیاز به سیل کیت این شیر کارتریج ولو مدل CECA با کدفنی بونا: 990011007 قابل عرضه است

16. درصورت نیاز به سیل کیت این شیر کنترل فشار sun hydraulic از نوع پلی اورتان با کد فنی: 990011002 قابل تامین است

17 . درصورت نیاز به سیل کیت با متریال وایتون ولو هیدرولیکی سان مدل CECA باکدفنی 990011006 قابل ارائه است.

اطلاعات فنی نصب کانتربالانس sun hydraulic مدل CECA بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.

توصیه های روغن مناسب برای استفاده:
ویسکوزیته : 2.8 تا 380 cst یا 35 تا 2000 SUS

میزان تمیزی روغن(دقت مش فیلتراسیون) :
مطابق با µm/6 µm/14 µm4 ISO 4406:1999: مشخص شده است.
شیرهای کارتریج الکتروهیدرولیک: 15/13/11 همه شیرهای کارتریج دیگر: 19/17/14
